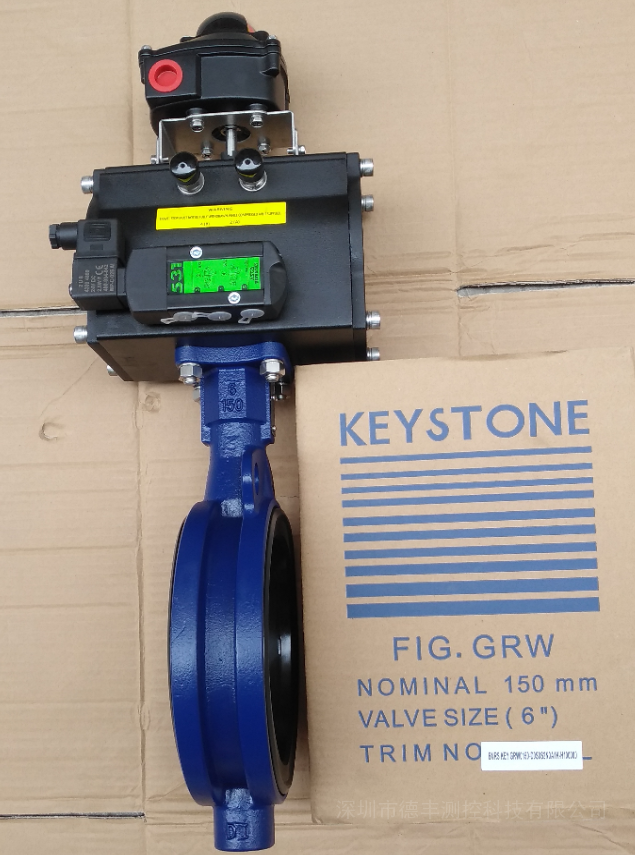

KEYSTONE F89D-032SR10+GRW DN200气动阀

艾默生 KEYSTONE F89U F89D F89E系列气缸为原特尔PENTAIR集团基士敦KEYSTONE品牌产品。可替换原来KEYSTONE F79U F79D F79E系列。

F89U气缸的描述

主要特点紧凑、可靠及低运行成本，适用于各类角行程阀门。

特性和优点

* 直接安装到各类Keystone蝶阀和球阀。

* 阀门连接与Keystone（英制及公制）和ISO 5211标准兼容。

* 双齿轮齿条设计消除齿轮轴的侧向负载，减少轴承磨损并延长使用寿命。

* 产品结构优化，标配机械行程限位可调整阀门全开和全关位置（双方向+/-5o可调）。

* 阳极氧化铝外壳和静电粉末表面喷涂(ESPC)提供了耐久的防腐蚀性环境保护。

* 双作用和弹簧复位单作用两种版本适用于不同成本效益和安全运行需要。

* 高达12个独立的弹簧适用于不同扭矩的球阀和蝶阀。

* 预压缩弹簧设计及防吹出驱动齿轮确保运行维护安全。

技术数据

扭矩输出范围：

双作用型： 11 - 4173 Nm (97 - 36955 in?lb)

弹簧复位型： 6 - 1663 Nm (51 - 14729 in?lb)

操作介质： 压缩空气（干燥或润滑）

供气压力： 8.3 bar (120 psi) 动态

10 bar (140 psi) 静态

行程调整： 双向终端±5°

0-*** 行程限位可选

温度范围: -20°C 至 +80°C

（-4°F 至 +176°F）

低温型： -40°C 至 +65°C

（-40°F 至 +149°F）

高温型： -15°C 至 +150°C

（5°F 至 +302°F）
